Инструкция по эксплуатации муфельной печи-плиты Углерод

Для разогрева кальянных углей

1. Введение

Муфельная печь-плита Углерод предназначена для безопасного и эффективного разогрева углей для кальяна. Печь оснащена системой терморегуляции, автоматическим отводом пиролизных газов и энергоэффективным нагревательным элементом. Данная инструкция содержит правила эксплуатации, обслуживания и устранения неисправностей.

2. Правила электробезопасности

• Используйте только исправную и заземленную розетку. Печь Углерод обязательно должна подключаться к розетке с заземляющим контактом. Это критически важно для защиты пользователя в случае пробоя изоляции.
• Убедитесь в соответствии мощности сети. Мощность розетки и электропроводки в помещении должна соответствовать максимальной потребляемой мощности вашей модели печи (см. п. 10 "Технические характеристики"). Не подключайте печь к слабым или изношенным электросетям.
• Запрещено использовать удлинители и сетевые фильтры. Для подключения печи категорически запрещается использовать бытовые удлинители, тройники или сетевые фильтры, не рассчитанные на длительную нагрузку в несколько кВт. Подключайте вилку печи напрямую в розетку, установленную в стене.
• Контролируйте состояние розетки. Перед первым включением и в процессе эксплуатации периодически проверяйте розетку на предмет нагрева или признаков плавления (потемнение, запах гари). Нагрев розетки — признак неисправности или перегрузки. В этом случае немедленно отключите печь и вызовите электрика.
• Не допускайте перегрузки линии. Не подключайте к одной линии (розеточной группе) с печью другие мощные приборы (чайники, грили, обогреватели и т.п.).
• Обеспечьте свободный доступ к розетке. Розетка должна быть легко доступна для быстрого аварийного отключения печи.

3. Общие правила безопасности

• Печь предназначена только для разогрева углей. Не используйте её для других целей.
• Устанавливайте печь на устойчивую, негорючую поверхность в хорошо проветриваемом помещении.
• Не касайтесь нагревательной камеры во время работы печи.
• При открытии крышки подача питания на нагреватель автоматически отключается.
• Не оставляйте печь без присмотра во время работы.
• Запрещается разбирать печь при подключённом питании.
• Рабочая температура камеры составляет 650–900°C. Во избежание ожогов и повреждений не допускайте прямого контакта с поверхностью камеры.

4. Подготовка к работе

1. Электробезопасность: Убедитесь, что выполняются все требования раздела 2.

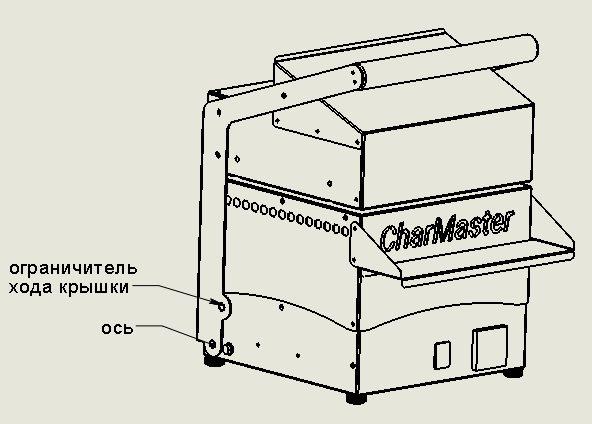

2. Установите печь на ровную, устойчивую, негорючую поверхность. При необходимости проведите регулировку устойчивости печи регулируемыми по высоте ножками с использованием подкладных шайб М6.
3. Убедитесь, что крышка плотно закрыта, а внутри камеры нет посторонних предметов.
4. Подключите вилку печи напрямую в исправную заземленную розетку. Рекомендуем использовать умную розетку. Это позволит управлять печью удаленно и отслеживать расход электроэнергии.
5. Включите питание с помощью выключателя на печи или умной розетки. Печь начнёт разогрев.
6. Время первичного разогрева указано в технических характеристиках (8–22 минуты в зависимости от модели).

5. Работа с печью

• После выхода на рабочую температуру (контроллер стабилизирует показания) загрузите угли в камеру используя кальянные щипцы.
• Время готовности угля — от 4 до 10 минут, в зависимости от модель, настроек температуры и и количества загруженных углей.
• Используйте полку для размещения калаудов. Эта полка расположена около вентиляционных отверстий, это позволяет сушить калауды и раздувать в них угли.
• По окончании работы выключите печь. Угли можно оставлять в камере для последующего использования.

6. Техническое обслуживание

6.1. Проверка болтовых соединений

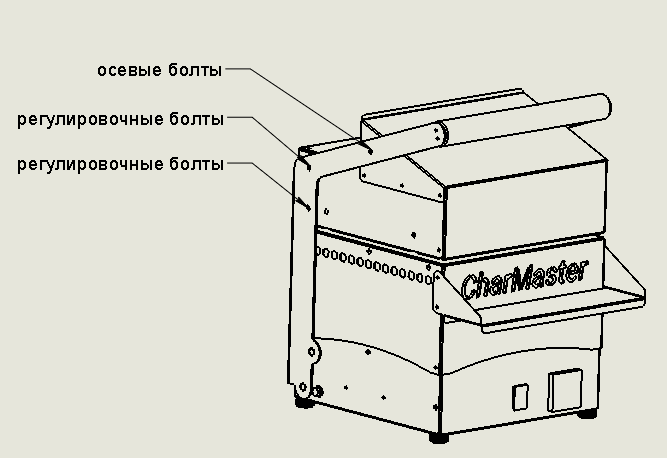

Рекомендуется проводить проверку каждые 3 месяца. Используя шестигранник проверьте не открутились ли болты на осях в нижней части ручки. Внимание, эти болты не должны быть туго затянут, они лишь придерживают оси, достаточно просто из закрутить без малейших усилий. Если раскручивание будет повторятся, используйте фиксатор резьбы.

6.2. Калибровка плотности крышки

Для обеспечения герметичности камеры печи необходимо периодически проверять плотность прилегания крышки. Регулировка осуществляется с помощью винтов в дальней задней части крышки и верхнего присоединения ручек. Всего 6 болтов, 3 слева и 3 справа. Ослабьте эти соединения, установите крышку плотно и затяните соединения. Крышка должна закрываться плотно, но без излишнего усилия и трения.

6.3. Замена нагревательного элемента

1. Отключите печь от сети, вынув вилку из розетки. Дождитесь полного остывания печи.
2. Аккуратно положите печь на бок с открытой крышкой.
3. Открутите клеммы нагревателя и извлеките нагреватель через рабочую камеру печи.
4. Установите новый нагреватель, плотно прижав его к муфелю.
5. Подключите клеммы проводов.
6. Верните печь в рабочее положение.

6.4. Замена термопары

1. Отключите печь от сети.
2. Отсоедините провод термопары от контроллера.
3. Извлеките термопару из печи и установите новую.
4. Подключите провод к контроллеру (соблюдая полярность).

7. Калибровка и настройка

7.1. Настройка контроллера REX C100

При первом включении или после сброса настроек контроллера необходимо задать параметры работы:

• Верхний предел температуры (SV): 650–750°C для начальной настройки.
• Автоматический режим (AT): включен.

7.2. Контроль рабочей температуры

Оптимальная температура зависит от конкретной модели и условий эксплуатации. Рабочий диапазон: 650–900°C. Ниже приведена методика настройки по визуальному контролю.

7.3. Визуальная калибровка температуры

1. Установите на контроллере значение температуры в нижнем диапазоне (например, 650°C).
2. Включите печь и дайте ей полностью прогреться.
3. Наблюдайте за цветом свечения нагревателя, учтите что нагреватель работает только когда крышка закрыта:
   • Цель: достичь желто-красного (больше желтого чем красного) свечения.
   • НЕ ДОПУСКАЙТЕ перехода в ярко-жёлтый или бело-жёлтый цвет — это свидетельствует о чрезмерной температуре и сокращает срок службы элементов.
4. Если цвет слишком тёмный (низкая температура), постепенно повышайте значение на контроллере с шагом 10–20°C, делая паузы для прогрева нагревателя.
5. Когда будет достигнут стабильный желто-красный цвет свечения — это и будет оптимальная рабочая температура для вашей конкретной модели и условий эксплуатации.

8. Частые неисправности и их устранение

Проблема	Возможная причина	Решение
Печь не включается	Нет питания, неисправна или перегрелась розетка, сработала защита	Проверьте наличие напряжения в сети, убедитесь, что розетка не горячая. Дайте печи и розетке остыть. Проверьте автоматы в щитке.
Угли греются медленно	Неисправен нагреватель, низкая температура на контроллере	Проверьте и замените нагревательный элемент. Откалибруйте температуру по п. 7.3.
Печь или розетка перегревается (запах гари, дым, нагрев)	Перегрузка сети, неисправная или некачественная розетка, слабая проводка, нарушение контакта в вилке	Немедленно отключите печь! Проверьте нагрев розетки и вилки. Вызовите электрика для проверки линии и замены розетки. Не используйте печь до устранения причины.
Печь перегревается (чрезмерное свечение в камере)	Неисправна термопара, сбой контроллера REX C100	Проверьте датчик температуры, сбросьте настройки контроллера на заводские.
Запах гари от печи (не от розетки)	Попадание посторонних предметов в камеру, новый нагреватель, загрязнение	Очистите камеру, проверьте угли. Новый нагреватель может немного "прогорать" в первые часы работы — это нормально.
Крышка неплотно закрывается	Износ прилегающих поверхностей термоизоляции	Отрегулируйте прилегание крышки с помощью винтов (п.6.2). В крайних случаях необходимо заменить термоизоляционные блоки печи
Контроллер REX C100 показывает ошибку или нереальную температуру	Неисправность термопары, обрыв проводов	Проверьте целостность подключения термопары к контроллеру, замените термопару.
Плитка внезапно выключилась	Срабатывание теплового защитного реле или отгорание проводов	Возможно остановка кулера, пробой твердотельного реле, выход из строя контроллера, термопары или проводки. Необходим визуальный осмотр оборудования и замена неисправных частей.

9. Технические характеристики печей Углерод

Модель	Потребляемая мощность, макс (Вт)	Рекомендуемый ток розетки (А)*
Девятка М-9	720	16А (минимум)
Полтинник М-50	1500	16А
Сотка М-100	2200	16А (желательно 20А)

*Расчет для сети 220В. Розетка должна быть рассчитана на указанный или больший ток.

Данная инструкция является базовым руководством. Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию печей без дополнительного уведомления.
